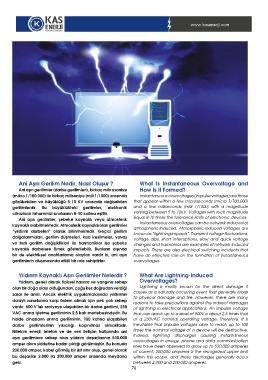

TEKNİK BİLGİLER - Technical Information www.kasenerji.com
Ani Aşırı Gerilim Nedir, Nasıl Oluşur ? What Is Instantaneous Overvoltage and
Ani aşırı gerilimler (darbe gerilimleri), birkaç mikrosaniye How Is It Formed?
(mikro 1/100.000) ile birkaç milisaniye (mili 1/1000) arasında
gözükebilen ve büyüklüğü 5-10 KV arasında değişebilen Instantaneous overvoltages (impulse voltages) are those
gerilimlerdir. Bu büyüklükteki gerilimler, elektronik that appear within a few microseconds (micro 1/100,000)
cihazların tahammül sınırlarının 8-10 katına eşittir. and a few milliseconds (milli 1/1000) with a magnitude
varying between 5 to 10KV. Voltages with such magnitude
Ani aşırı gerilimler, şebeke kaynaklı veya atmosferik equal 8-10 times the tolerance limits of electronic devices.
kaynaklı olabilmektedir. Atmosferik kaynaklı olan gerilimler
“yıldırım darbeleri” olarak bilinmektedir. Geçici gerilim Instantaneous overvoltages can be network-induced or
dalgalanmaları, gerilim düşmeleri, kısa kesilmeler, yavaş atmospheric-induced. Atmospheric-induced voltages are
ve hızlı gerilim değişiklikleri ile harmonikler ise şebeke known as “lightning impacts”. Transient voltage fluctuations,
kaynaklı darbelere örnek gösterilebilir. Bunların dışında voltage dips, short interruptions, slow and quick voltage
bir de elektriksel anahtarlama olayları vardır ki, ani aşırı changes and harmonics are examples of network-induced
gerilimlerin oluşmasında etkili bir role sahiptirler. impacts. There are also electrical switching incidents that
have an effective role on the formation of instantaneous
overvoltages.
Yıldırım Kaynaklı Aşırı Gerilimler Nelerdir ? What Are Lightning-Induced
Overvoltages?
Yıldırım, genel olarak fiziksel hasara ve yangına sebep
olan bir doğa olayı olduğundan, çoğu kez doğrudan verdiği Lightning is mostly known for the direct damage it
zarar ile anılır. Ancak elektrik uygulamalarında yıldırımın
dolaylı zararlarına karşı önlem almak için pek çok sebep causes as a naturally occurring event that generally leads
vardır. 500 V’luk seviyeye ulaşabilen bir darbe gerilimi, 230
to physical damage and fire. However, there are many
reasons to take precautions against the indirect damages
of lightning in electrical applications. An impulse voltage
VAC anma işletme geriliminin 2,5 katı mertebesindedir. Bu that can reach up to a level of 500V is about 2.5 times that
halde cihazların anma geriliminin, 100 katına ulaşabilen of a 230VAC nominal operating voltage. Therefore, it is
darbe gerilimlerinin yıkıcılığı kaçınılmaz olmaktadır. inevitable that impulse voltages able to reach up to 100
Nitekim enerji, telefon ve de veri iletişim hatlarında ani times the nominal voltage of a device will be destructive.
aşırı gerilimlere sebep olan yıldırım deşarjlarının 530.000 Indeed, lightning discharges causing instantaneous
amper akım şiddetine kadar çıktığı görülmüştür. Bu konuda overvoltages in energy, phone and data communication
200.000 amper, kabul görmüş bir üst sınır olup, genel olarak lines have been observed to grow up to 530,000 amperes
of current. 200,000 amperes is the recognized upper limit
bu deşarjlar 2.000 ila 200.000 amper arasında meydana within this scope, and these discharges generally occur
gelir. between 2,000 and 200,000 amperes.
