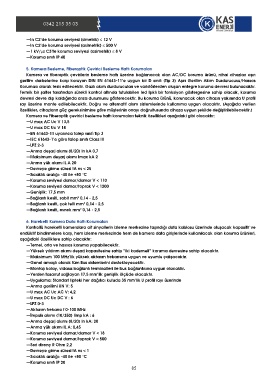

0342 215 35 03 ŞARTNAME - Specification

—In C2’de koruma seviyesi (simetrik) ? 12 V
—In C2’de koruma seviyesi (asimetrik) ? 500 V
—1 kV/µs C3’te koruma seviyesi (asimetrik) ? 8 V
—Koruma sınıfı IP 40

5. Kamera Besleme, Fiberoptik Çevirici Besleme Hattı Korumaları
Kamera ve fiberoptik çevirilerin besleme hattı üzerine bağlanacak olan AC/DC koruma ürünü, nihai cihazları aşırı
gerilim darbelerine karşı koruyan DIN EN 61643-11’e uygun bir D sınıfı (Tip 3) Aşırı Gerilim Akım Durdurucusu/Hassas
Koruması olarak tesis edilecektir. Gazlı akım durdurucuları ve varistörlerden oluşan entegre koruma devresi bulunacaktır.
Termik bir şalter tarafından sürekli kontrol altında tutulabilen led Işıklı bir fonksiyon göstergesine sahip olacak, koruma
devresi devre dışı kaldığında arıza durumunu gösterecektir. Bu koruma ürünü, korunacak olan cihazın yakınında U profil
ray üzerine monte edilebilecektir. Doğru ve alternatif akım sistemlerinde kullanıma uygun olacaktır. (Aşağıda verilen
özellikler, cihazların güç gereksinimine göre müşterinin onayı doğrultusunda cihaza uygun şekilde değiştirilebilecektir.)
Kamera ve Fiberoptik çevirici besleme hattı korumaları teknik özellikleri aşağıdaki gibi olacaktır:
—U max AC Uc V 13,5
—U max DC Uc V 18
—EN 61643-11 uyarınca talep sınıfı Tip 3
—IEC 61643-1’e göre talep sınıfı Class III
—LPZ 2-3
—Anma deşarj akımı (8/20) In kA 0,7
—Maksimum deşarj akımı Imax kA 2
—Anma yük akımı IL A 20
—Devreye girme süresi tA ns < 25
—Sıcaklık aralığı: -40 ile +80 °C
—Koruma seviyesi damar/damar V < 110
—Koruma seviyesi damar/toprak V < 1200
—Genişlik: 17,5 mm
—Bağlantı kesiti, sabit mm2 0,14 - 2,5
—Bağlantı kesiti, çok telli mm2 0,14 - 2,5
—Bağlantı kesiti, esnek mm2 0,14 - 2,5

6. Hareketli Kamera Data Hattı Korumaları
Kontrollü hareketli kameralara ait sinyallerin izleme merkezine taşındığı data kablosu üzerinde oluşacak kapasitif ve
endüktif bindirmelere karşı, hem izleme merkezinde hem de kamera data girişlerinde kullanılacak olan koruma ürünleri,
aşağıdaki özelliklere sahip olacaktır:
—Temel, orta ve hassas koruma yapabilecektir.
—Yüksek yıldırım akımı deşarj kapasitesine sahip “iki kademeli” koruma devresine sahip olacaktır.
—Maksimum 100 MHz’lik yüksek aktarım frekansına uygun ve uyumlu çalışacaktır.
—Genel amaçlı olarak tüm Bus sistemlerini destekleyecektir.
—Montajı kolay, vidasız bağlantı terminalleri ile bus bağlantısına uygun olacaktır.
—Yerden tasarruf sağlayan 17,5 mm’lik genişlik ölçüde olacaktır.
—Uygulama: Standart tipteki her dağıtıcı kutuda 35 mm’lik U profil rayı üzerinde
—Anma gerilimi UN V: 5
—U max AC Uc AC V: 4,2
—U max DC Uc DC V : 6
—LPZ 0-3
—Aktarım frekansı f 0-100 MHz
—İmpuls akımı (10/350) Iimp kA : 6
—Anma deşarj akımı (8/20) In kA: 20
—Anma yük akımı IL A: 0,45
—Koruma seviyesi damar/damar V < 18
—Koruma seviyesi damar/toprak V < 500
—Seri direnç R Ohm 2,2
—Devreye girme süresi tA ns < 1
—Sıcaklık aralığı: -40 ile +80 °C
—Koruma sınıfı IP 20
